光学式選別機
OPTICAL SORTER

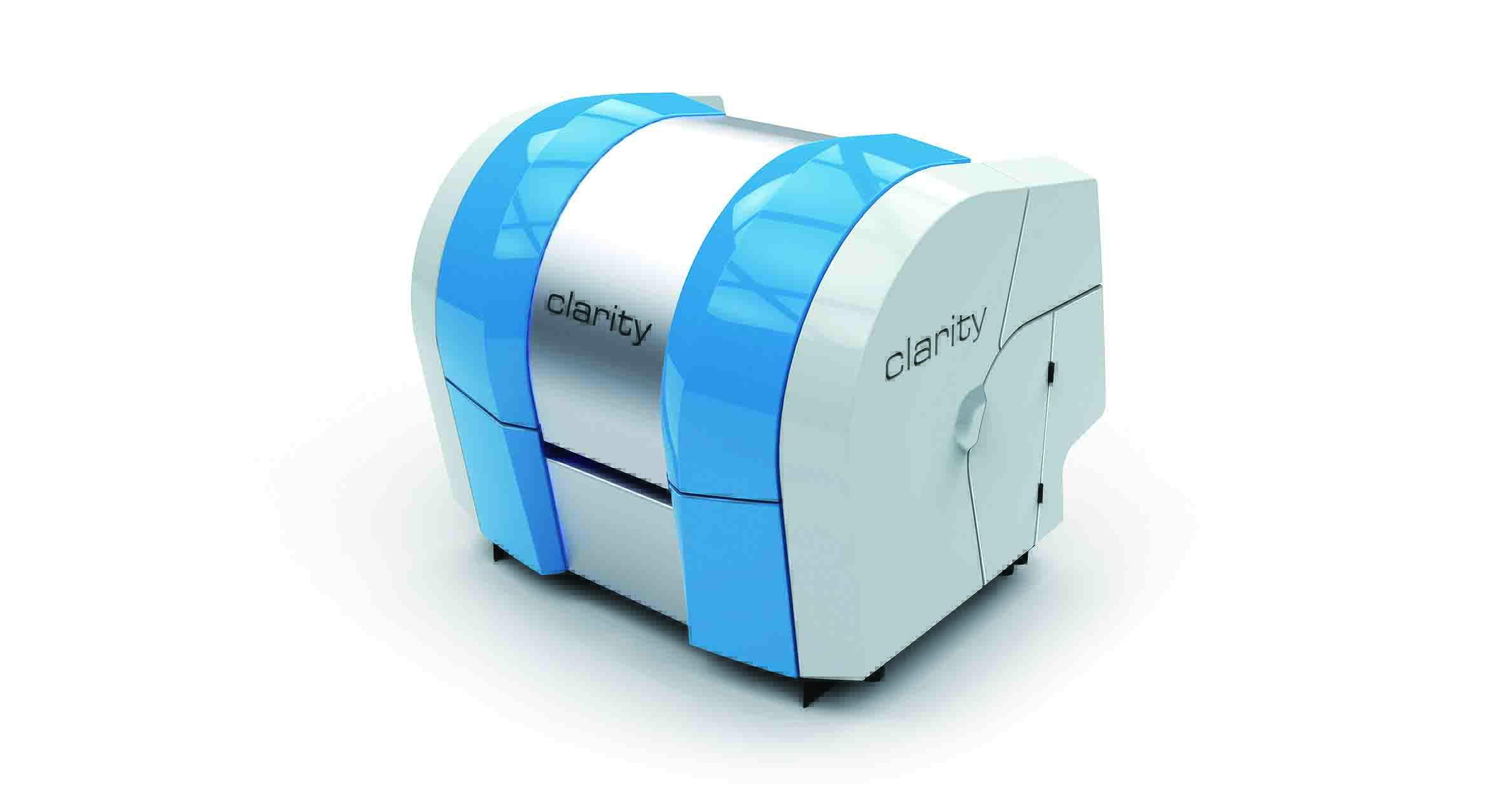

光学式選別機 クラリティー

光学式選別機 クラリティー
OPTICAL SORTER CLARITY

多彩なシステムにより、
材料に合わせた最適な選別が可能な高性能光学式選別機。

特長

用途

ガラス
プラスチック
都市ごみ
RDF
金属
電子製品
解体廃棄物
スラグ

About “CLARITY”

高性能色彩カメラとセンサーを組み合わせることにより、色、形状によって材料を識別。従来、手選別では困難なサイズを選別可能にし、高い処理量と高精度な選別を実現。

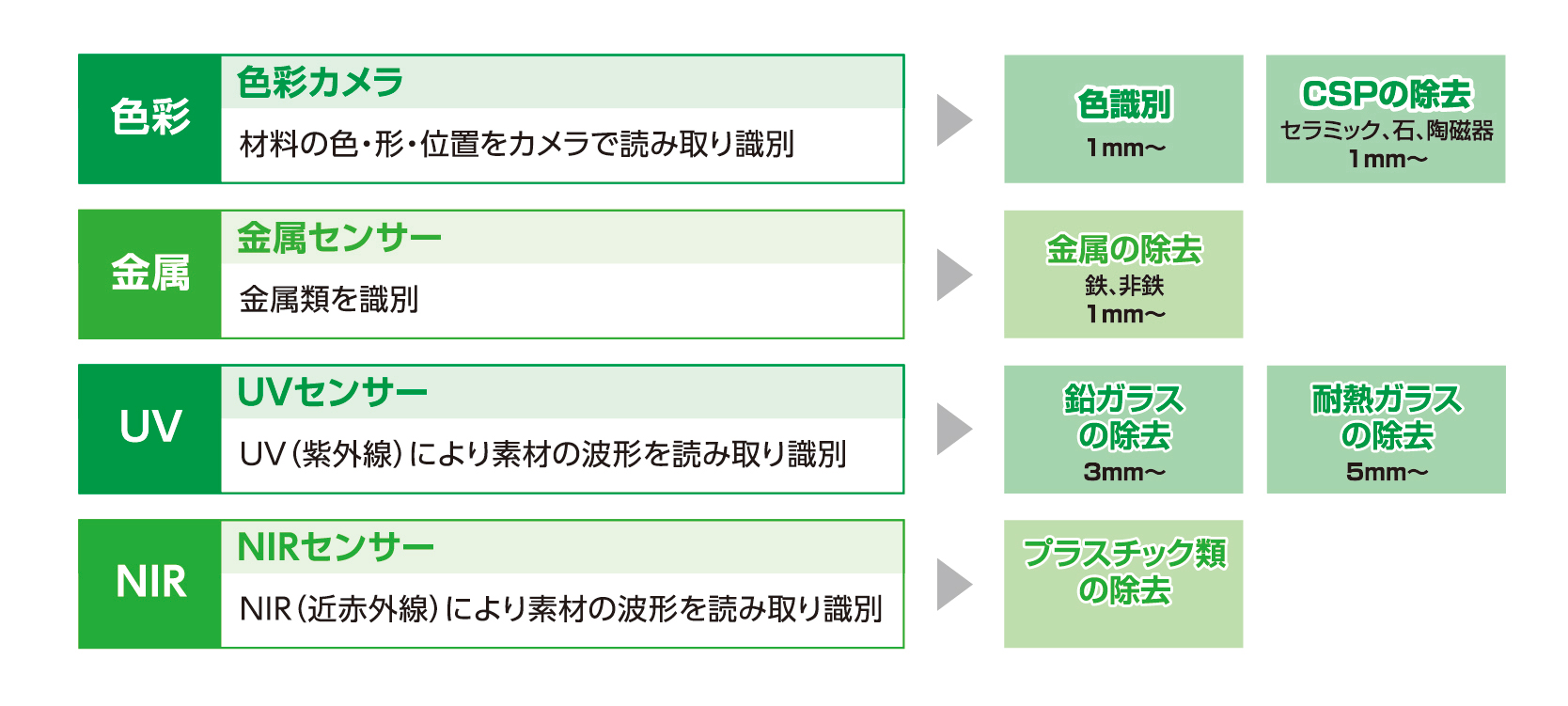

搭載カメラ・センサー

センサーを組み合わせ、 材料に応じた最適仕様にセットアップ

■ 色彩カメラ・・・材料の色、形状を認識し、色選別はもちろん、CSP(セラミック、石、陶磁器)を瞬時に識別。(最小1mm~)
■ 金属センサー・・・磁界の乱れを検知し、鉄・非鉄を識別。(最小1mm~)
■ UV(紫外線)センサー・・・耐熱ガラス、鉛ガラスを識別。X線を用いないため安全かつリーズナブル、高精度な選別が可能。(耐熱ガラス:5mm~、鉛ガラス:3mm~)
■ NIR(近赤外線)センサー・・・材質を認識し、プラスチックを識別。(最小8mm~)

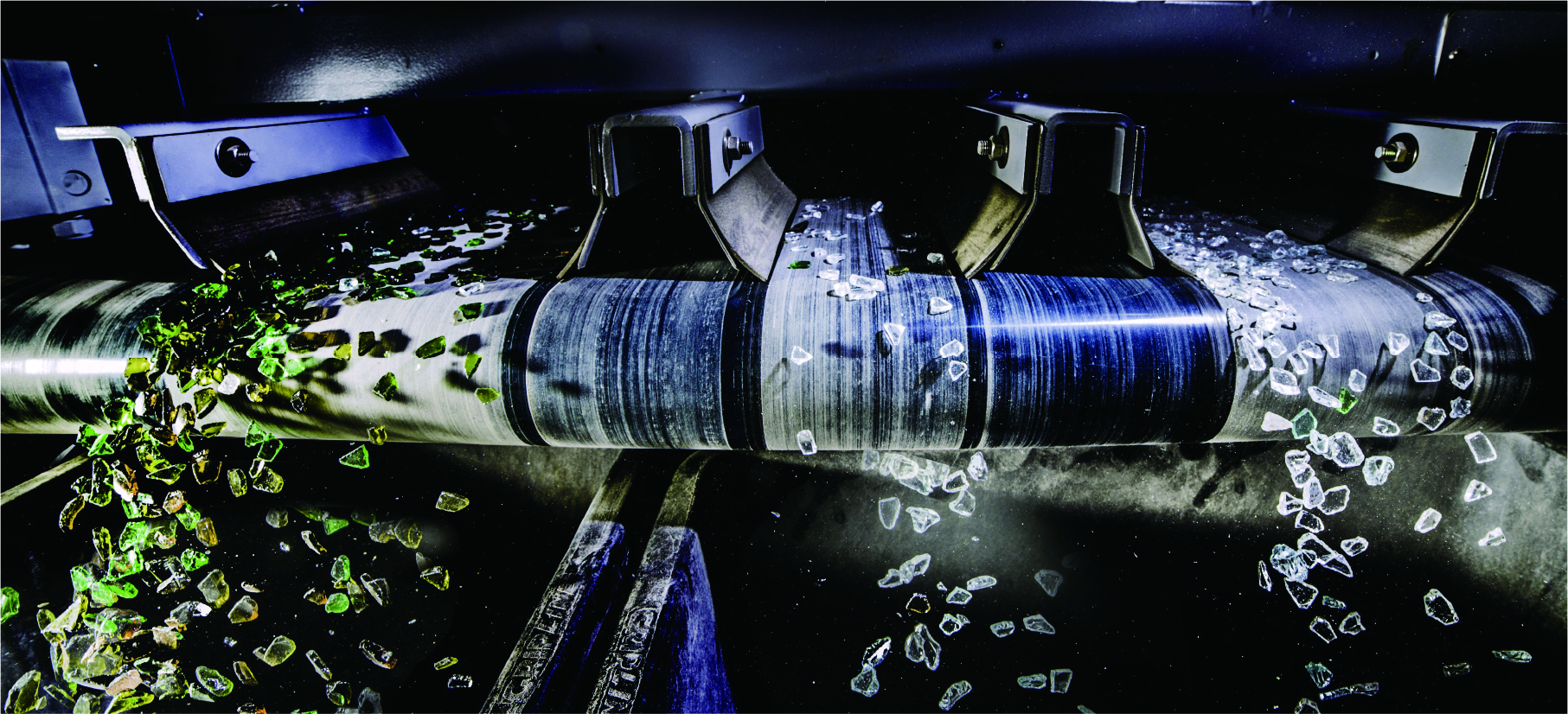

高性能色彩カメラが最大200万色まで識別し、 的確に異物を除去

クラリティーに搭載される高性能カメラは、より細かな色選別が可能。

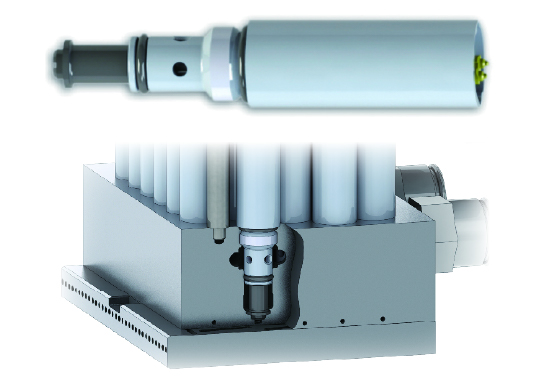

独自開発のエアーバルブが高速に反応し、高精度な選別を実現

■ 独自開発のエアーバルブは最小3.125mmピッチを実現。
より細かな材料の選別が可能となると同時に、ガラスロスを最小限に抑えます。
■ エアーが吐出するまでの時間はわずか0.003秒。
反応時間が短いため、選別対象に対して的確にエアーを吐出します。
■ 独自のバルブブロックを開発し、個別のバルブ交換はもちろん、最大32個を同時に交換可能。メンテナンス時間を短縮。

充実・安心の メンテナンス&スペアパーツ体制

■ メンテナンス
トラブルが発生した際には、インターネット接続によりビンダー社が問題を特定し、1次的な対処を実施。ソフトウェアにて解決できない問題の場合には、リョーシンのサービスチームが2次的な対処として現地にて対処します。メーカーとの緊密な協力体制により、不測の事態にも迅速に対応します。
■ スペアパーツ
リョーシンで一定数保管しているため、安心して機器が使用できる環境が備わっています。

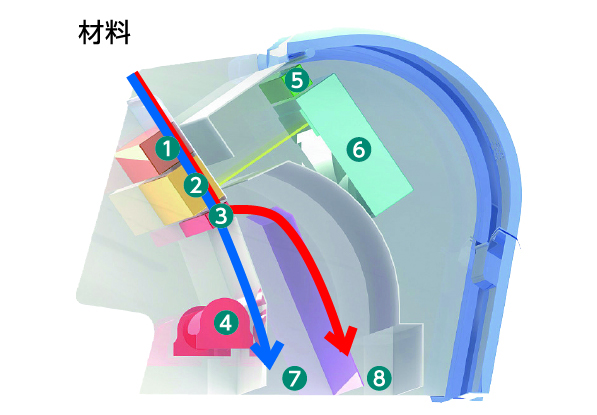

クラリティーの仕組み

材料は傾斜面に沿って流れ、①金属センサーを通過します。金属の場合には、磁界の乱れをセンサーが検知し、瞬時に③エアーバルブに指令が送られます。その後、②透過光(LEDライト)を通過します。ガラスを通過した透過光を、⑥センサーユニットにて検知し、瞬時に解析し、③エアーバルブに指令が送られます。その指令に応じて、投入材料は⑦パス品(そのまま通過)、もしくは、⑧選別品(エジェクト品)に選別されます。

❶金属センサー
❷透過光
❸エアーバルブ
❹エアー供給部
❺クリーニングシステム
❻センサーユニット
❼パス品
❽選別品(エジェクト品)

モデル

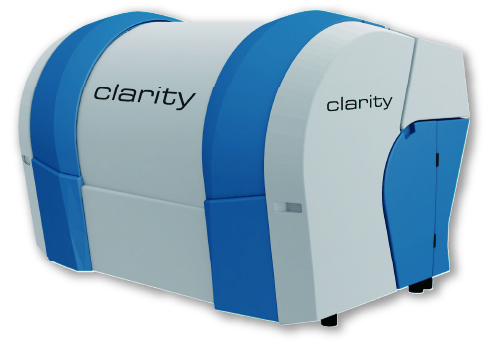

シュートタイプ

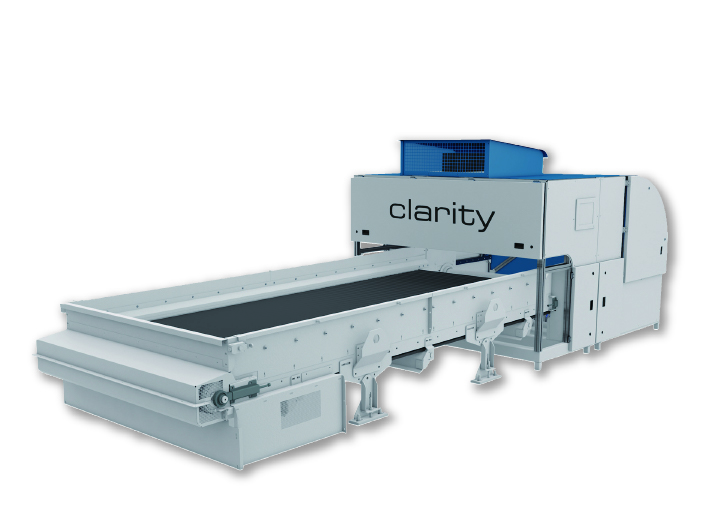

ベルトタイプ

技術データ

ガラス

※こちらの表は横にスライドします。

選別幅700mm1000mm1400mm
投入サイズ1-5mm/5-15mm/15-50mm
目安処理能力(1-15mm)6t/h9t/h12t/h
目安処理能力(15-50mm)8t/h12t/h16t/h
バルブ間の距離(mm)3.125/6.25/8.33/12.5
センサー色彩/金属

※こちらの表は横にスライドします。

オプション
特殊ガラス(耐熱ガラス、鉛ガラス)
 最大50mmまで識別可能 [UV]
ガラス以外の異物(プラスチック類等)除去用
最大50mmまで識別可能 [NIR]
